Instalacja

Do montażu modułu CANFIS potrzebujesz: śrubokręt z końcówką 8mm, końcówką Torx 25.

1. Zdemontuj zaślepkę bezpieczników po lewej stronie deski rozdzielczej.
2. Wykręć 3 śruby o łbie 8mm: pierwsza pod klapką bezpieczników, dwie od dołu po lewej i po prawej stronie dolnej osłony deski rozdzielczej (tej, w której znajduje się przełącznik świateł oraz lampka oświetlenia nóg [w zależności od wyposażenia]).
3. Zdemontuj osłonę deski rozdzielczej, montowana jest na klipsach. Dla swobody pracy możesz wypiąć wtyczkę gniazda diagnostycznego, przełącznika świateł oraz ewentualnie oświetlenia nóg, a całą osłonę odłożyć na bok.
4. Śrubokrętem z końcówką Torx 25 odkręć dyszę nawiewu na nogi (śruba znajduje się mniejwięcej na środku). Dyszę wyciągnij i odłóż.
5. Po prawej stronie, ku górze znajduje się moduł Gateway oraz idąca do niego czerwona wtyczka (2003-2008), lub czarna wtyczka (2008-2012). Ostrożnie, nie szarpiąc, odłącz wtyczkę z modułu Gateway w aucie i podepnij ją do modułu CANFIS. Natomiast wtyczkę wychodzącą z modułu CANFIS podłącz do modułu Gateway w aucie.
6. Moduł CANFIS ułóż luźno tak, aby przewód nie był naprężony.
7. Złóż wszystko w odwrotnej kolejności.

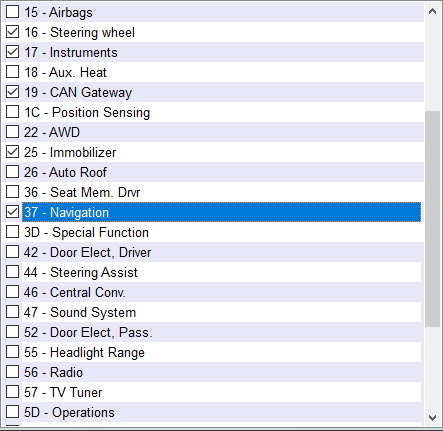

Lista połączeń Gateway

Upewnij się, że moduł 37 - Nawigacja jest włączony na liście połączeń Gateway.
